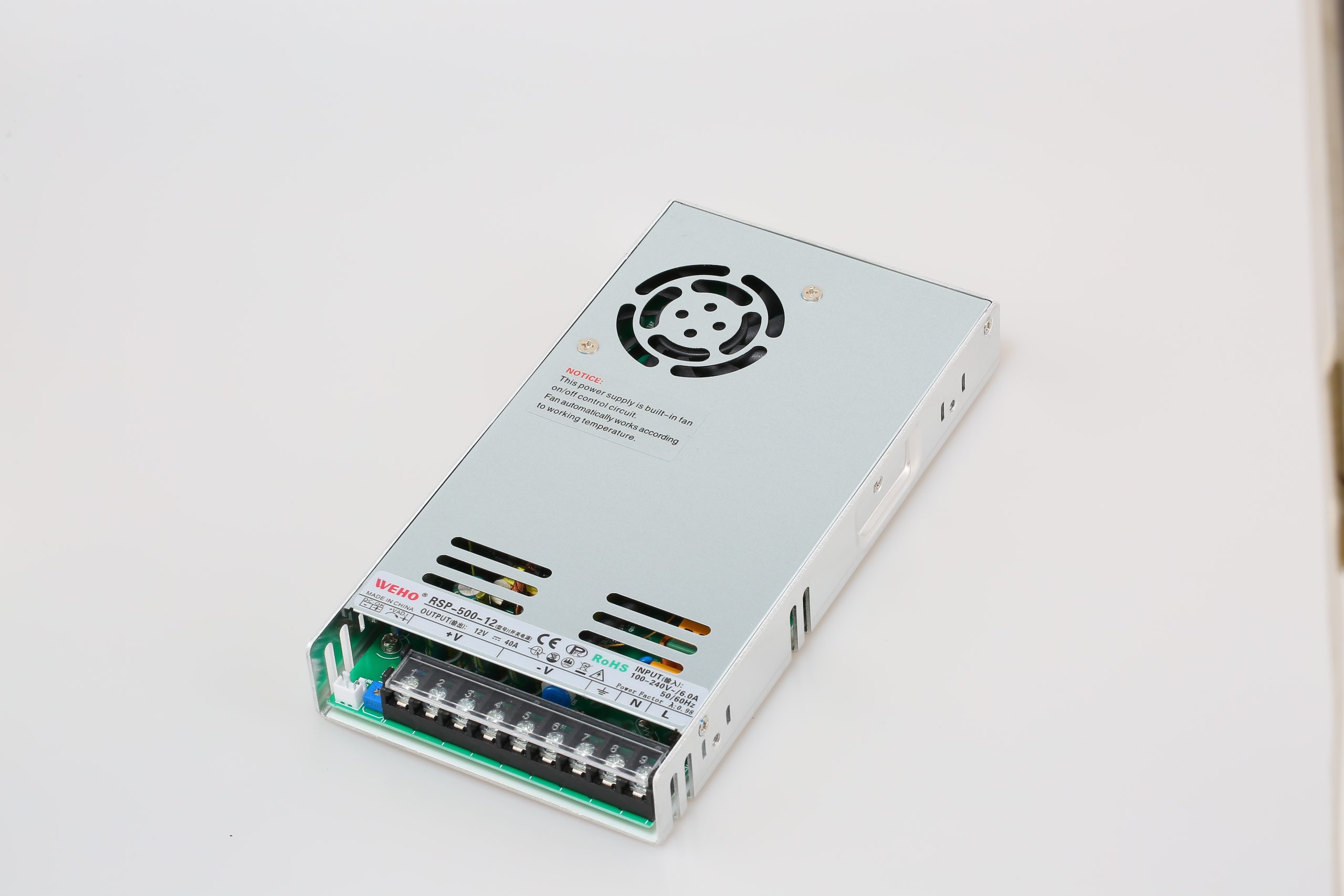

RSP-500W单组输出电源
RSP-500系列是一款高效能工业级开关电源，提供12V、24V、36V和48V四种规格可选，额定功率500W。
该系列采用90-264VAC宽电压输入（兼容135-370VDC），最高效率达94%，具备±0.5%的线性调整率和±0.5%负载调整率，输出电压可调范围±10%。
产品集成过载（105%-125%）、过压（115%-135%）和过温（95℃±10℃）三重保护，通过2.5kVAC高压隔离和100MΩ绝缘测试。
其主动式PFC设计（PF≥0.99）符合节能要求，超薄机身（215×115×30mm）适合高密度安装，工作温度范围-20℃至+60℃，可承受300VAC浪涌5秒冲击，是工业自动化、通信基站等高要求场景的理想选择。
- 说明
| 型号Model 性能Specification |
RSP-500-12 | RSP-500-24 | RSP-500-36 | RSP-500-48 |
| 直流输出电压、电流 DC output voltage,current |
12V 0～35A | 24V 0~21A | 36V 0～14A | 48V 0～10.5A |
| 纹波及噪音 Wave and noise |
200mVp-p | 200mVp-p | 280mVp-p | 300mVp-p |
| 线性调整率 Line regulation rate |
±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 负载调整率 Load regulation rate |
±1% | ±0.5% | ±0.5% | ±0.5% |
| 效率 Efficiency |
91% | 92.5% | 93% | 94% |
| 直流电压可调范围 Adjustable range for DC voltage |
±10% | ±10% | ±10% | ±10% |
| 输入电压范围 Input voltage range |
90~264VAC,135~370VDC。(可承受300VAC浪涌输入5秒不损坏)47-63Hz 90~264VAC,135~370VDC(Can withstand 300VAC surge input for 5 seconds without damage)47-63Hz |
|||
| 交流输入电流 AC input current |
5.0A/115V 3.0A/230VAC | |||
| 功率因数 Power factor |
PF≥0.99/115VAC,PF≥0.95/230VAC(满载时)(When fully loaded) | |||
| 冲击电流 Impact current |
冷启动电流 40A/230VAC Cold start current |
|||
| 过载保护 Overload protection |
额定输出功率的100%~125%启动过负载保护，保护方式：限流模式，异常条件移除后可自动恢复正常输出 Overload protection is activated at 100%-125%of the rated output power. Protection method:Current imiting mode,automatically restores normal output after abnormal conditions are removed |
|||
| 过压保护 Overvoltage protection |
额定输出电压的115%~135%启动过压保护，保护方式：限压模式，异常条件移除后可自动恢复正常输出 Starting overvoltage protection at 115%~135%of rated output voltage Protecion method:Voltage limiting mode,which can automatically rěstore normal output after removing abnorm |
|||
| 过温保护 Over temperature protection |
85℃±10℃(JK1晶体管取样)保护方式：打隔模式，温度恢复正常后可自动恢复 85℃±10℃ Protection method:Isolation mode,can automatically recover after the temperature returns to normal |
|||
| 启动、上升、保持时间 Setup,rise,hold up time |
800ms,50ms,16ms/230VAC(满载时)(When fully loaded) | |||
| 耐压性 Withstand voltage |
输入输出间(I/P~O/P):1.5KVAC输入与地(I/P~FG):1.5KVAC输出与地(O/P~FG):0.5KVAC Input/output space(I/P~O/P):1.5KVAC input to ground(I/P~FG):1.5KVAC output to ground(O/P~FG):0.5KVAC |
|||
| 绝缘电阻 Insulation resistance |
输入输出间(I/P~0/P),输入与地(I/P~FG),输出与地(O/P~FG):100M Ohms/500VDC/25°C/70%RH Input/output(I/P~O/P),input to ground(I/P~FG),output to ground(O/P~FG):100M Ohms/500VDC/25°C/70%RH |
|||
| 工作温度/湿度 Working temperature/humidity |
-20℃~+60℃ 20%~90%RH,无冷凝No condensation | |||
| 尺寸 Dimension |
215×115×30mm(L*W*H) | |||
| 包装 Packing |
0.85kg/20pcs/18.5kg/0.003m³ | |||
