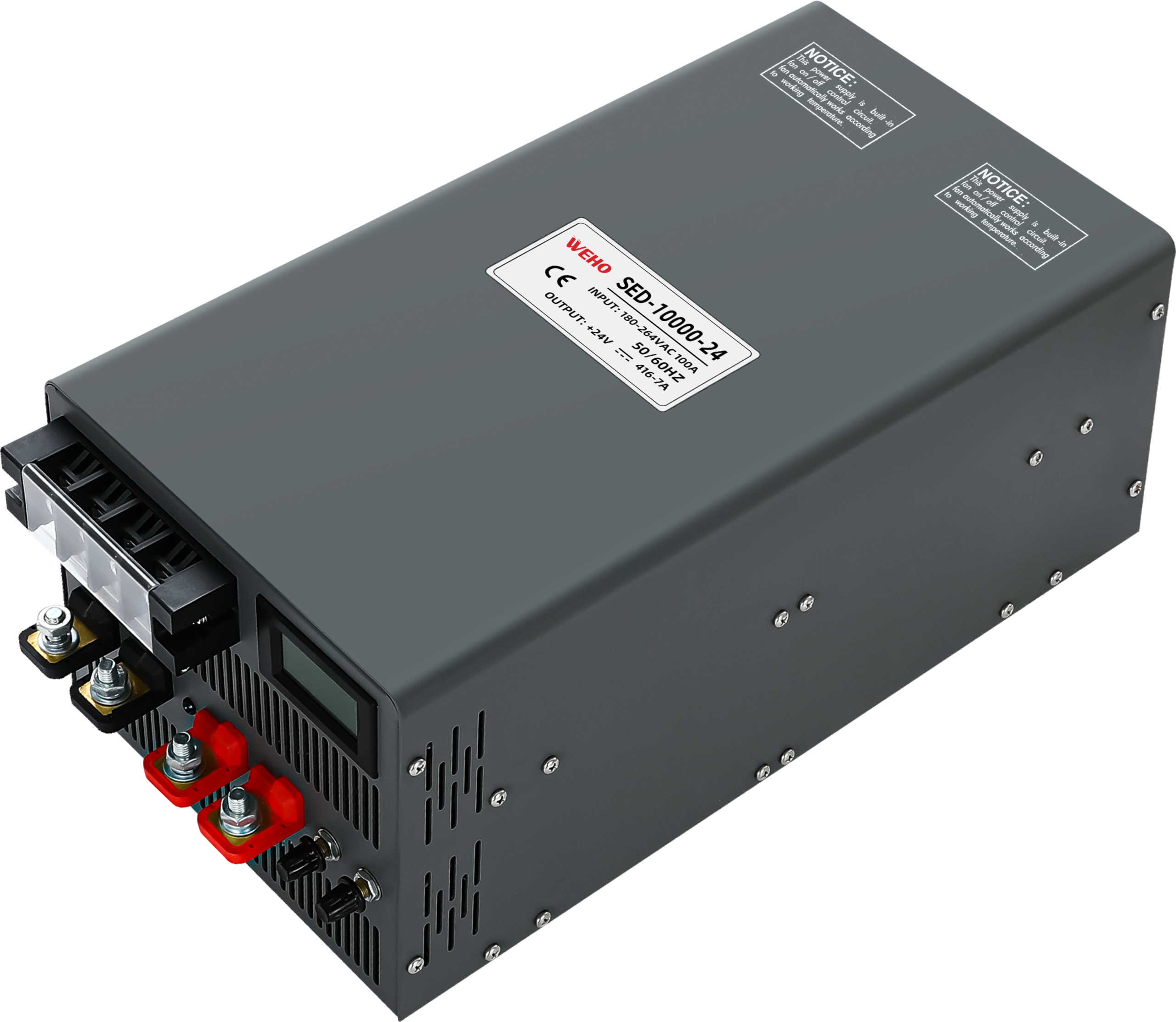

SED-10000 1000W交流转直流数显开关电源
WEHO SED-10000W 是 WEHO 工业电源系列的巅峰之作，是一款单组输出功率高达 10000W（10kW）的巨兽级开关电源，专为挑战能源供应极限的应用而生。它主要面向新能源、重型制造和前沿科研领域，如电动汽车快速充电站、储能系统、大功率激光器、粒子加速器以及其他需要超大电流或电压的尖端设备。
该电源具备顶级的性能指标和无与伦比的输出能力，支持 180-264VAC 交流输入，并提供从 24V/375A 到 220V/41A 等多种超大功率直流输出选项。高达 91% 的转换效率和优化的散热架构，保证了在万瓦级功率输出下依然能保持卓越的稳定性和可靠性。SED-10000W 同样支持可定制的电压电流旋钮调节和远程开关控制，为用户提供了直观、灵活的操控体验。
为确保极致的运行安全，SED-10000W 集成了全面的保护电路，包括短路、过载、过压和过温保护。其强大的输出能力、高效稳定的性能表现以及灵活的控制方式，使其成为驱动未来工业、引领技术变革的终极能源核心。
- 说明
概述 Summary
单组输出:功率10000W
Single output: Power 10000W
输入电压:180~264VAC/245-370VDC
Input voltage: 180 ~ 264VAC/245-370VDC
常见规格 General Specification
| 型号Model | SED-10000-24 | SED-10000-30 | SED-10000-36 | SED-10000-48 | SED-10000-60 | SED-10000-72 | SED-10000-96 | SED-10000-108 | SED-10000-150 | SED-10000-220 |
| 直流输出电压 Dc output voltage |
24V | 30V | 36V | 48V | 60V | 72V | 96V | 108V | 150V | 220V |
| 额定电流 Rated current |
333.3A | 266.7A | 250A | 188A | 150A | 125A | 94A | 83A | 60A | 41A |
| 电流范围 Current range |
0-333.3A | 0-266.7A | 0-250A | 0-188A | 0-150A | 0-125A | 0-94A | 0-83A | 0-60A | 0-41A |
| 额定功率 Rated Power |
10000W | |||||||||
| 纹 波 Ripple |
380mV | 415mV | 450mV | 500mV | 500mV | 500mV | 600mV | 850mV | 900mV | 1000mV |
| 恒流范围 Constant current range |
12-24V | 15-30V | 18-36V | 24-48V | 30-60V | 36-72V | 48-96V | 54-108V | 75-150V | 110-220V |
| 电压精度 Voltage accuracy |
±1.0% | |||||||||
| 线路调整率 Line Regulation |
±1.0% | |||||||||
| 负载调整率 Load Regulation |
±1.0% | |||||||||
| 启动与上升时间 Startup&Rise Time |
1500mS,100mS/230VAC(满载)(Fully loaded) | |||||||||
| 电压范围 Voltage range |
180-264VAC/245-370VDC | |||||||||
| 频率范围 Frequency range |
45Hz-65Hz | |||||||||
| 功率因数 Power Factor |
PF≥0.65/230VAC(满载)(Fully loaded) | |||||||||
| 效 率 Efficiency |
0.86 | 0.87 | 0.87 | 0.88 | 0.89 | 0.9 | 0.9 | 0.9 | 0.91 | 0.91 |
| 交流电流 AC Current |
<89A | |||||||||
| 漏电流 Leakage Current |
<3.0mA/240VAC | |||||||||
| 短路保护 Shor Circuit |
恒定电流Enter constant current | |||||||||
| 过温保护 Over temperature |
关闭输出，并在温度下降后自动恢复或重启Shut down the output,and automatically ecover or restart after the temperature drops | |||||||||
| 输出电压 Output voltage |
0-13.2V | 0-33V | 0-26.4V | 0-39.6V | 0-52.8V | 0-79.2V | 0-105.6V | 0-121V | 0-165V | 0-242V |
| 输出恒流 Output constant current |
0-333.3A | 0-266.7A | 0-250A | 0-188A | 0-150A | 0-125A | 0-94A | 0-83A | 0-60A | 0-41A |
| 外部电位器 External potentiometer |
外部电位器控制(电压、电流)(可定制)Extemal potentiometer control(voltage,current)(customizable) | |||||||||
| 电压和电流可调 Voltage and current adjustable |
通过旋钮调节Adjust by knob | |||||||||
| 模拟电压控制 Analog voltage control |
电压和电流可定制Voltage and current can be customized | |||||||||
| 远程控制开关 Remote control switch |
默认电源开启，高电平电源关闭(3V-12V)(可定制)Default power on,high level power off(3V-12V(customizable) | |||||||||
| 工作温度 Operating temperature |
-20-+60℃ | |||||||||
| 工作湿度 Operating humidity |
-20-90%RH无冷凝-20-90%RH without condensation | |||||||||
| 存储温度/湿度 Storage temperature/humidi |
ty | |||||||||
| 抗振动能力 Vibration resistance |
10-500Hz 2G加速度，每周期10分钟，X、Y、Z轴各60分钟。10-500Hz,2G 10 minutes/cycle,60 minutes for each of X,Y and Z axes | |||||||||
| 绝缘电阻 Insulation resistance |
Input to output:100Mhms/500VDC/25℃/70%RH | |||||||||
| 耐压强度 Pressure resistance |
VP-O/P:1.2KVAC I/P-FG:1.2KVACO/P-FG:0.5KVAC | |||||||||
| 尺寸 Dimension |
415×222.8×172mm | |||||||||
| 重量 Weight |
14.2kg | |||||||||
外形尺寸（毫米）Overall Dimension(mm)
