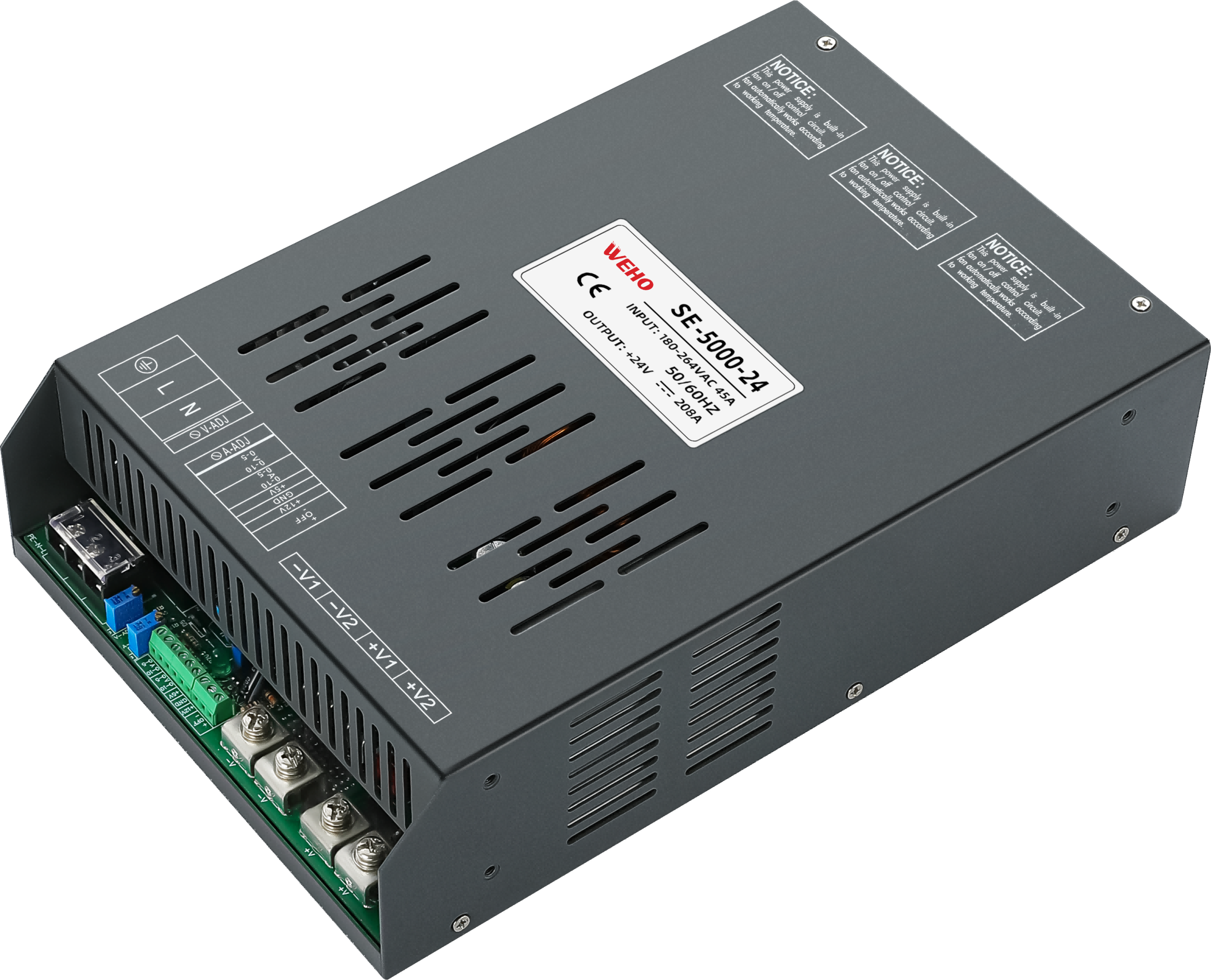

SE-5000 5000瓦交流转直流开关电源
WEHO SE-5000W 是该系列中的顶级型号，是一款专为极限功率应用设计的旗舰级单组输出开关电源，提供高达 5000W 的震撼输出。它主要面向能源密集型领域，如大型电机驱动与老化测试、高能物理实验、工业电磁加热、大功率充电站以及需要极高电流或电压的特种工业生产设备。
该电源具备无与伦比的性能表现，支持 180-264VAC 交流输入，并提供从 12V/333A 到 220V/22.7A 的多种超大功率直流输出选项。凭借高达 91% 的转换效率和优化的强制风冷散热设计，确保了在满载运行时依然能保持卓越的稳定性和可靠性。此外，SE-5000W 同样支持外部模拟信号和电位器对电压电流进行精密控制，并配备远程开关功能，为用户提供了全面的系统集成与操作便利性。
在安全防护上，SE-5000W 毫不妥协，内置了全面的短路、过载、过压及过温保护功能，为昂贵的后端设备提供坚实的安全保障。其强大的输出能力、高效稳定的性能以及灵活的控制方式，使其成为挑战极限功率应用的终极工业电源解决方案
- 说明
概述
单组输出:功率5000W
输入电压:180~264VAC/245-370VDC
常见规格
| 型号Model | SE-5000-12 | SE-5000-24 | SE-5000-30 | SE-5000-36 | SE-5000-48 | SE-5000-72 | SE-5000-96 | SE-5000-110 | SE-5000-150 | SE-5000-220 |
| 直流输出电压 DC output voltage |
12V | 24V | 30V | 36V | 48V | 72V | 96V | 110V | 150V | 220V |
| 额定电流 Rated current |
291.7A | 208A | 166.7A | 138.8A | 104A | 69A | 52A | 45A | 33A | 22.7A |
| 电流范围 Current range |
0-291.7A | 0-208A | 0-166.7A | 0-138.8A | 0-104A | 0-69A | 0-52A | 0-45A | 0-33A | 0-22.7A |
| 额定功率 Rated Power |
5000W | |||||||||
| 纹 波 Ripple |
250mV | 270mV | 285mV | 300mV | 400mV | 500mV | 600mV | 850mV | 900mV | 1000mV |
| 恒流范围 Constant current range |
6-12V | 12-24V | 15-30V | 18-36V | 24-48V | 36-72V | 48-96V | 55-110V | 75-150V | 110-220V |
| 电压精度 Voltage accuracy |
±1.0% | |||||||||
| 线路调整率 Line Regulation |
±1.0% | |||||||||
| 负载调整率 Load Regulation |
±1.0% | |||||||||
| 启动与上升时间 Startup&Rise Time |
1500mS,100mS/230VAC(满载)(Fully loaded) | |||||||||
| 电压范围 Voltage range |
180-264VAC/245-370VDC | |||||||||
| 频率范围 Frequency range |
45Hz-65Hz | |||||||||
| 功率因数 Power Factor |
PF≥0.65/230VAC(满载)(Fully loaded) | |||||||||
| 效 率 Eficiency |
0.83 | 0.86 | 0.87 | 0.87 | 0.89 | 0.9 | 0.9 | 0.9 | 0.91 | 0.91 |
| 交流电流 AC Current |
<55A | |||||||||
| 漏电流 Leakage Current |
<3.0mA/240VAC | |||||||||
| 短路保护 Short Circuit |
恒定电流Enter constant current | |||||||||
| 过温保护 Over temperature |
关闭输出，并在温度下降后自动恢复或重启Shut down the output,and automatically ecover orrestart after the temperature drops | |||||||||
| 输出电压 Output voltage |
0-13.2V | 0-26.4V | 0-33V | 0-39.6V | 0-52.8V | 0-79.2V | 0-105.6V | 0-121V | 0-165V | 0-242V |
| 输出恒流 Output constant current |
0-291.7A | 0-208A | 0-166.7A | 0-138.8A | 0-104A | 0-69A | 0-52A | 0-45A | 0-33A | 0-22.7A |

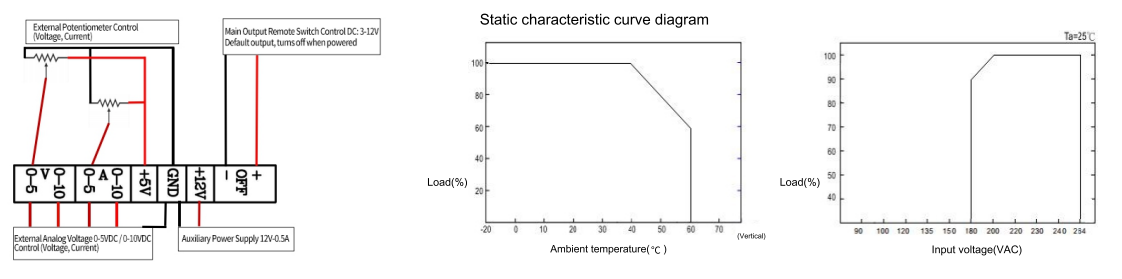

| 外部电位器 External potentiometer |
外部电位器控制(电压、电流)Extemal potentiometer control (voltage,current) | |||||||||
| 模拟电压控制 Analog voltage control |
0-5V/0-10V控制(电压、电流)0-5V/0-10V control(voltage,current) | |||||||||
| 辅助电源 Auxiliary power supply |
12V0.5A | |||||||||
| 远程控制开关 Remote control switch |
默认通电，高电平断电(3V-12V)Default power on,high level power off(3V-12V) | |||||||||
| 工作温度 Operating temperature |
-20-+60℃ | |||||||||
| 工作湿度 Operating humidity |
-20-90%RH无冷凝-20-90%RH without condensation | |||||||||
| 存储温度/湿度 Storage temperature/humidit |
-40-+85℃,10-95%RH无冷凝without condensation y |
|||||||||
| 抗振动能力 Vibration resistance |
10-500Hz 2G加速度，每周期10分钟，X、Y、Z轴各60分钟。10-500Hz,2G 10 minutes/cycle,60 minutes for each of X,Y and Z axes | |||||||||
| 绝缘电阻 Iinsulation resistance |
Input to output:100Mhms/500VDC/25℃/70%RH | |||||||||
| 耐压强度 Pressure resistance |
VP-O/P:1.2KVAC I/P-FG:1.2KVACO/P-FG:0.5KVAC | |||||||||
| 尺寸 Dimension |
356×216×80mm | |||||||||
| 重量 Weight |
6.5kg | |||||||||
外形尺寸（毫米）
