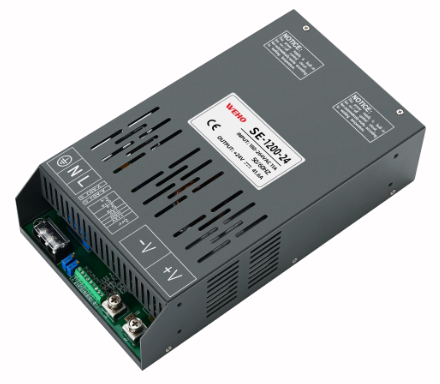

SE-1200 交流转直流大功率开关电源
WEHO SE-1200W 是一款专为严苛工业环境设计的高性能单组输出开关电源,提供高达 1200W 的强劲、稳定的输出功率。它广泛适用于工业自动化控制系统、大型数控设备、伺服电机驱动、激光雕刻切割机以及其他需要大功率直流供电的生产和测试设备,是现代工业系统的可靠能源核心。
该系列电源具备出色的适应性和灵活性。其输入电压可通过开关在 180-264VAC 和 245-370VDC 之间切换,轻松应对全球不同的电网环境。产品线提供从 12V 到 220V 的多种直流输出型号,满足多样化的设备需求。高达 91% 的转换效率配合内置强制风冷系统,确保了其在-20°C 至 +60°C 的宽温范围内高效稳定运行,同时还支持外部电压/电流模拟控制和远程开关功能,便于系统集成。
在安全与可靠性方面,SE-1200W 内置了全面的保护机制,包括短路保护、过载保护(恒流模式)、过电压及过温保护,能有效预防异常情况对电源及负载设备的损害。其坚固的结构设计通过了严格的抗振动测试,确保了在复杂工况下的长期耐用性,为各类大功率工业应用提供了集强大、灵活与安全于一体的理想电源解决方案。
- 说明
型号Model | SE-1200-12 | SE-1200-24 | SE-1200-36 | SE-1200-48 | SE-1200-72 | SE-1200-96 | SE-1200-110 | SE-1200-150 | SE-1200-220 |
直流输出电压 Dcoutput voltage |
12V | 24V | 36V | 48V | 72V | 96V | 110V | 150V | 220V |
额定电流 Rated current |
100A | 50A | 33.33A | 25A | 16.67A | 12.5A | 10.9A | 8A | 5.5A |
电流范围 Current range |
0-100A | 0-50A | 0-33.33A | 0-25A | 0-16.67A | 0-12.5A | 0-10.9A | 0-8A | 0-5.5A |
额定功率 Rated Power |
1200W | ||||||||
纹 波 Ripple |
200mV | 200mV | 260mV | 350mV | 500mV | 600mV | 850mV | 900mV | 1000mV |
恒流范围 Constant current range |
6-12V | 12-24V | 18-36V | 24-48V | 36-72V | 48-96V | 55-110V | 75-150V | 110-220V |
电压精度 Voltage accuracy |
±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
线路调整率 Line Regulation |
±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
负载调整率 Load Regulation |
±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% |
启动与上升时间 Startup&Rise Time |
1500mS,100mS/230VAC(满载)(Fully loaded) | ||||||||
电压范围 Voltage range |
180-264VAC/245-370VDC | ||||||||
频率范围 Frequencyrange |
45Hz-65Hz | ||||||||
功率因数 Power Factor |
PF≥0.65/230VAC(满载)(Fully loaded) | ||||||||
效 率 Efficiency |
85% | 86% | 87% | 89% | 90% | 90% | 90% | 91% | 91% |
交流电流 AC Current |
<11A | ||||||||
漏电流 Leakage Current |
<3.0mA/240VAC | ||||||||
短路保护 Short Circuit |
恒定电流Enter constant current | ||||||||
过温保护 Over temperature |
关闭输出,并在温度下降后自动恢复或重启Shut down the output,and automatically recover or restart after the temperature drops | ||||||||
输出电压 Output voltage |
0-13.2V | 0-26.4V | 0-39.6V | 0-52.8V | 0-79.2V | 0-105.6V | 0-121V | 0-165V | 0-242V |
输出恒流 Output constant current |
0-100A | 0-50A | 0-33.33A | 0-25A | 0-16.67A | 0-12.5A | 0-10.9A | 0-8A | 0-5.5A |

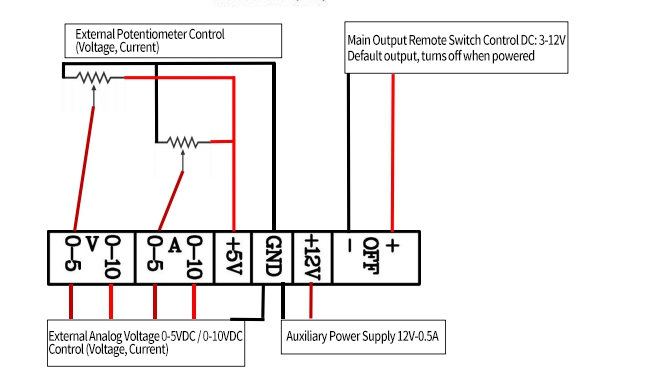

外部电位器 Extemal potentiometer |
外部电位器控制(电压、电流)External potentiometer control (voltage,curent) | ||||||||
模拟电压控制 Analog voltage control |
0-5V/0-10V控制(电压、电流)0-5V/O-10V control(voltage,current) | ||||||||
辅助电源 Auxiliary power supply |
12V0.5A | ||||||||
远程控制开关 Remote control switch |
默认通电,高电平断电(3V-12V)Defaultpower on,high level power off(3V-12V) | ||||||||

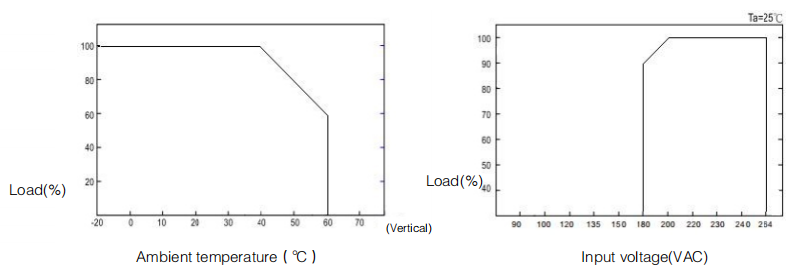

工作温度 Operating temperature |
-20-+60℃ | ||||||||
工作湿度 Operating humidity |
-20-90%RH无冷凝-20-90%RH without condensation | ||||||||
存储温度/湿度 Storage temperature/humidi |
ty -40-+85℃,10-95%RH无冷凝without condensation | ||||||||
抗振动能力 Vibration resistance |
10-500Hz 2G加速度,每周期10分钟,X、Y、Z轴各60分钟。10-500Hz,2G 10 minutes/cycle,60 minutes for each ofX,Y and Z axes | ||||||||
绝缘电阻 Insulation resistance |
Input tooutput:100Mhms/500VDC/25℃/70%RH | ||||||||
耐压强度 Pressure resistance |
I/P-0/P:1.2KVACI/P-FG:1.2KVACO/P-FG:0.5KVAC | ||||||||
尺寸 Dimension |
277×155×70mm | ||||||||
重量 Weight |
2.6kg |
