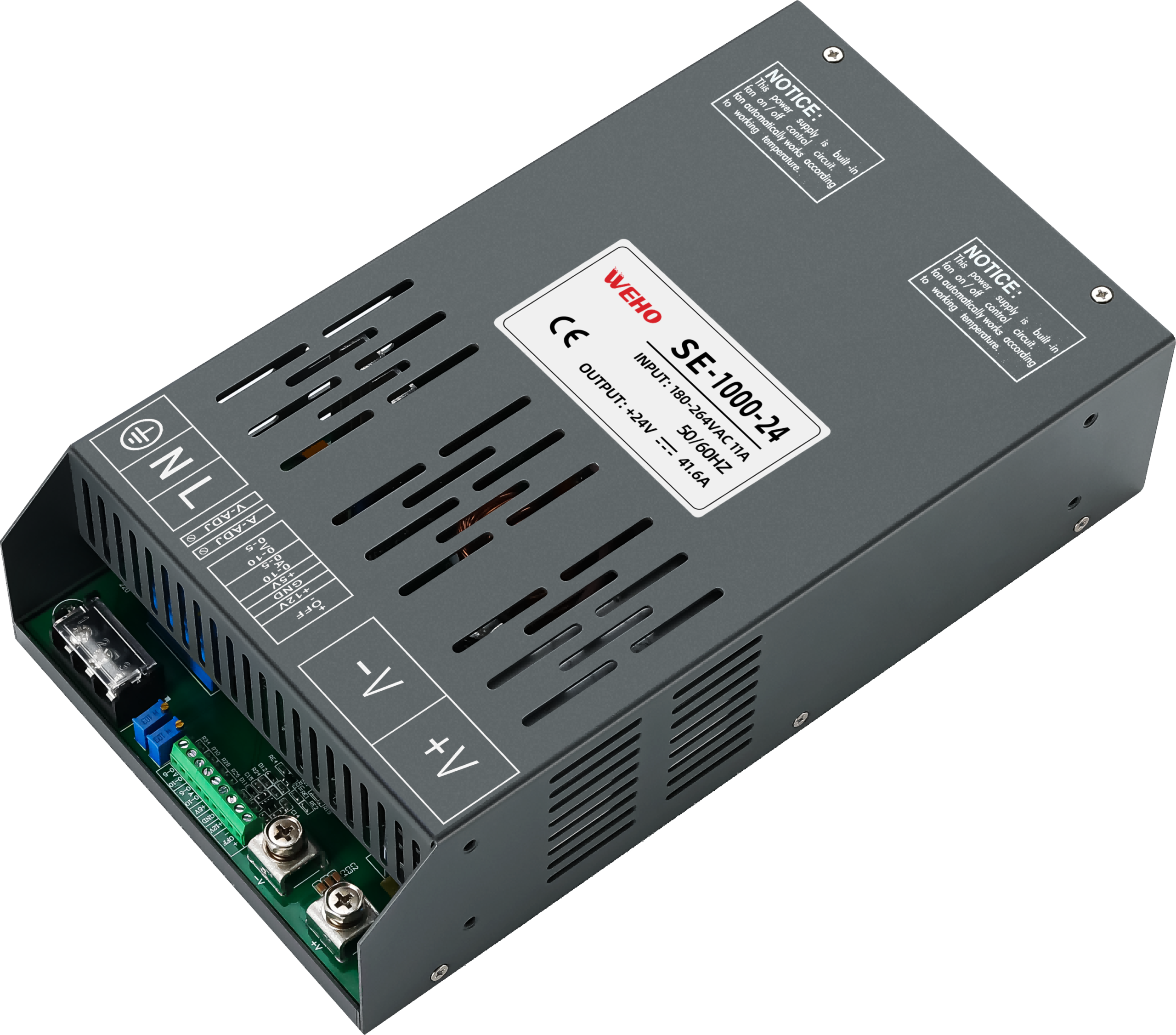

SE-1000 1000W交流转直流开关电源
WEHO SE-1000W 是一款功能强大且用途广泛的单组输出工业级开关电源，专为要求严苛的应用而设计。它提供高达 1000W 的稳定输出功率，是工业自动化、生产设备、数控步进及伺服系统、测试测量仪器和激光相关机械的理想选择。
该系列电源具备宽广的输入电压范围，可通过开关在 180-264VAC 和 245-370VDC 之间切换，并提供从 12V 到 220V 的多种直流输出电压型号，能满足全球不同地区的电网要求和多样化的设备需求。其高达 91% 的转换效率以及内置的直流风扇强制风冷系统，确保了电源在 -20°C 至 +60°C 的宽温范围内都能高效、可靠地运行。
为了保障设备和人员安全，SE-1000W 系列内置了全面的保护功能，包括短路保护、过载保护（进入恒流模式）、过电压保护和过热保护。此外，它还提供了灵活的控制选项，如通过外部电位器或 0-5V/0-10V 的模拟信号对输出电压和电流进行调节，并支持远程开关控制功能，方便系统的集成与智能化管理。其坚固的设计也考虑了抗振动能力，使其能够适应复杂的工业环境。
- 说明
概述
单组输出：功率1000W
输入电压:180～264VAC/245-370VAC
常见规格 General Specification
| 性能Specification | SE-1000-12 | SE-1000-24 | SE-1000-30 | SE-1000-36 | SE-1000-48 | SE-1000-60 | SE-1000-96 | SE-1000-110 | SE-1000-150 | SE-1000-220 |
| 直流输出电压 Dc output voltage |
12V | 24V | 30V | 36V | 48V | 60V | 96V | 110V | 150V | 220V |
| 额定电流 Rated current |
66.7A | 41.7A | 33.3A | 27.8A | 20.8A | 16.6A | 10.4A | 9.1A | 6.7A | 4.5A |
| 电流范围 Current range |
0-66.7A | 0-41.7A | 0-33.3A | 0-27.8A | 0-20.8 | 0-16.6A | 0-10.4A | 0-9.1A | 0-6.7A | 0-4.5A |
| 额定功率 Rated Power |
1000W | |||||||||
| 纹波 Ripple |
200mV | 200mV | 250mV | 260mV | 350mV | 500mV | 600mV | 850mV | 900mV | 1000mV |
| 恒流范围 Constant current range |
6-12V | 12-24V | 15-30V | 18-36V | 24-48V | 30-60V | 48-96V | 55-110V | 75-150V | 110-220V |
| 电压精度 Voltage accuracy |
±1.0% | |||||||||
| 线路调整率 Line Regulation |
±1.0% | |||||||||
| 负载调整率 Load Regulation |
±1.0% | |||||||||
| 启动与上升时间 Startup&Rise Time |
1500mS,100mS/230VAC(满载)(Fully loaded) | |||||||||
| 电压范围 Voltage range |
180-264VAC/245-370VDC | |||||||||
| 频率范围 Frequencyrange |
45Hz-65Hz | |||||||||
| 功率因数 Power Factor |
PF≥0.65/230VAC(满载)(Fully loaded) | |||||||||
| 效 率 Efficiency |
0.85 | 0.86 | 0.87 | 0.87 | 0.89 | 0.9 | 0.9 | 0.9 | 0.91 | 0.91 |
| 交流电流 ACCurrent |
<11A | |||||||||
| 漏电流 Leakage Current |
<3.0mA/240VAC | |||||||||
| 短路保护 Short Circuit |
恒定电流Enter constant current | |||||||||
| 过温保护 Over temperature |
关闭输出，并在温度下降后自动恢复或重启Shut down the output,and automaticallyrecover or restart after the temperature drops | |||||||||
| 输出电压 Output voltage |
0-13.2V | 0-26.4V | 0-33V | 0-39.6V | 0-52.8V | 0-66V | 0-105.6V | 0-121V | 0-165V | 0-242V |
| 输出恒流 Output constant current |
0-66.7A | 0-41.7A | 0-33.3A | 0-27.8A | 0-20.8A | 0-16.6A | 0-10.4A | 0-9.1A | 0-6.7A | 0-4.5A |

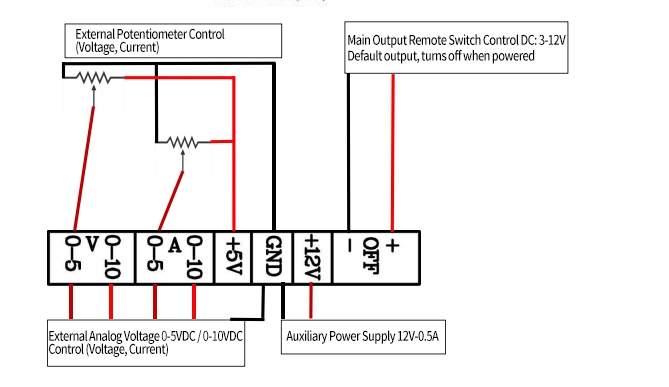

| 外部电位器 External potentiometer |
外部电位器控制(电压、电流)External potentiometer control (voltage,curent) | |||||||||
| 模拟电压控制 Analog voltage control |
0-5V/0-10V控制(电压、电流)0-5V/0-10V control(voltage,current) | |||||||||
| 辅助电源 Auxiliary power supply |
12V0.5A | |||||||||
| 远程控制开关 Remote control switch |
默认通电，高电平断电(3V-12V)Default power on,high level power off(3V-12V) | |||||||||
| 工作温度 Operating temperature |
-20-+60℃ | |||||||||
| 工作湿度 Operating humidity |
-20-90%RH无冷凝-20-90%RH without condensation | |||||||||
| 存储温度/湿度 Storage temperature/humidity |
-40-+85℃,10-95%RH无冷凝without condensation | |||||||||
| 抗振动能力 Vibration resistance |
10-500Hz 2G加速度，每周期10分钟，X、Y、Z轴各60分钟。10-500Hz,2G 10 minutes/cycle,60 minutes for each of X,Y and Z axes | |||||||||
| 绝缘电阻 Insulation resistance |
Input tooutput:100Mhms/500VDC/25℃/70%RH | |||||||||
| 耐压强度 Pressure resistance |
VP-O/P:1.2KVAC I/P-FG:1.2KVACO/P-FG:0.5KVAC | |||||||||
| 尺寸 Dimension |
237×130×65mm | |||||||||
| 重量 Weight |
1.8kg | |||||||||
外观尺寸(毫米)

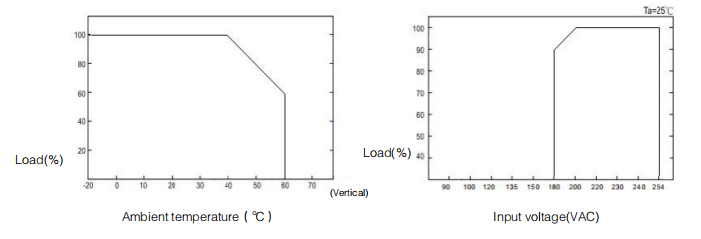

静态特性曲线图
