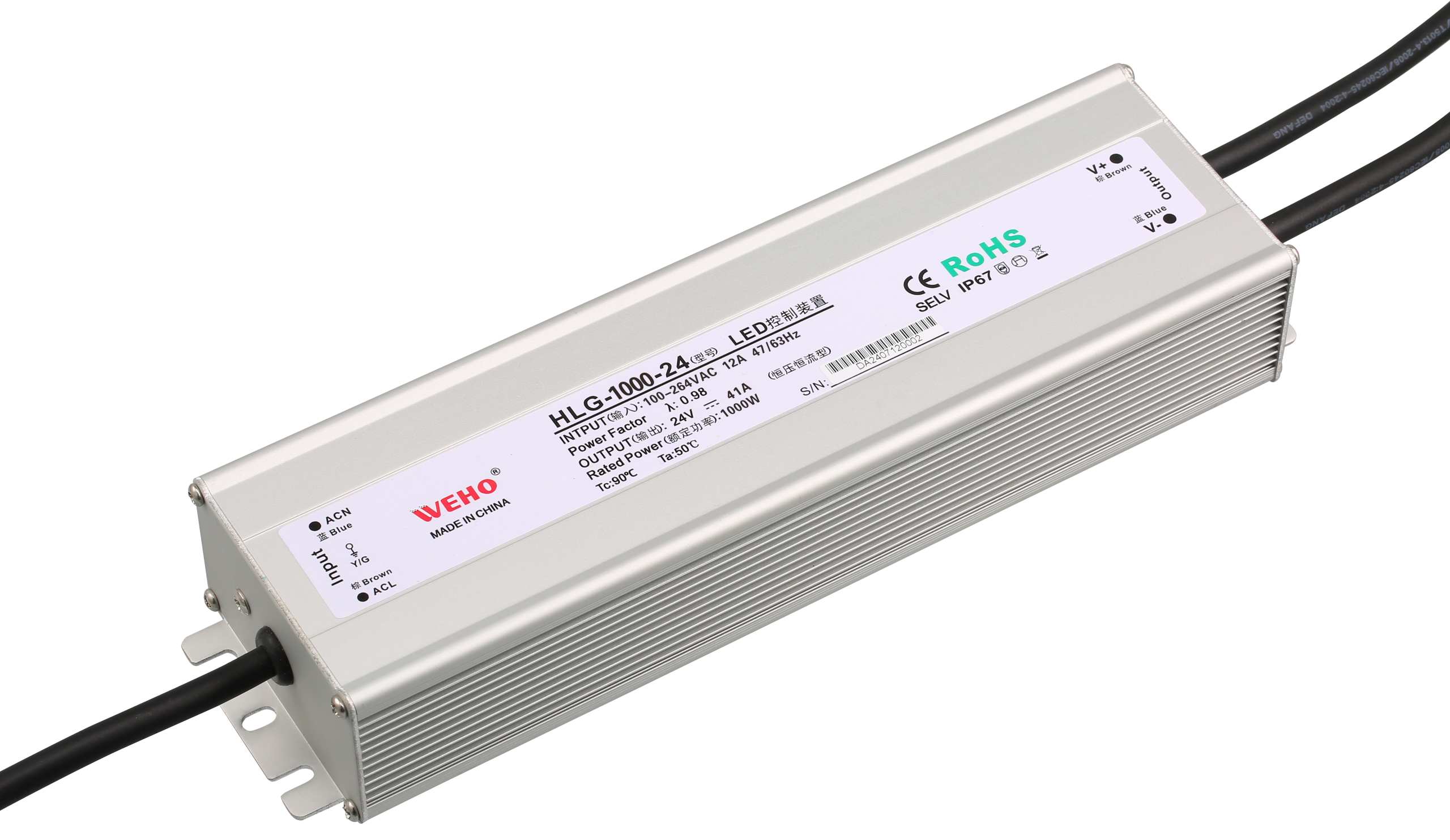

HLG-1000 交流转直流防水带PFCLed开关电源
WEHO HLG-1000W 是WEHO防水电源系列中的巅峰之作，提供高达1000W（1kW）的单组输出功率，专为挑战功率极限的户外及工业应用而打造。该型号主要服务于超大型LED天幕、专业体育场馆照明、智慧城市基础设施以及其他需要超大功率直流供电的尖端领域。
该电源支持100-264V宽范围交流输入，提供从12V到48V的超大电流输出选项，并支持输出电压微调。高达95%的超高转换效率和大于0.96的功率因数，最大限度地减少了能源损耗。其工作温度范围扩展至-30°C至+70°C，展现了非凡的环境适应能力，足以应对全球各种极端气候。
安全性方面，HLG-1000W配备了最全面的保护措施，包括过载、过压、短路和过温保护，所有保护模式均为自动恢复，确保了系统的最高可用性和安全性。其无与伦比的功率输出、顶级的能效和工业级的可靠性，使其成为驱动未来大功率应用的终极电源解决方案。
- 说明
| 型号Model | HLG-1000-12 | HLG-1000-24 | HLG-1000-36 | HLG-1000-48 | |
| 直流输出电压、电流 DC output voltage,current |
12V 0~60A | 24V 0～41A | 36V 0~27.5A | 48V 0~20.5A | |
| 纹波及噪音 Wave and noise |
180mVp-p | 200mVp-p | 220mVp-p | 250mVp-p | |
| 进线稳定度 Inlet wire stability |
±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载稳定度 Load stability |
±2% | ±0.5% | ±0.5% | ±0.5% | |
| 效率 Efficiency |
92.8% | 94% | 94.5% | 95% | |
| 直流电压可调范围 Adjustable range for DC voltage |
±3% | ±2% | ±2% | ±2% | |
| 输入电压范围 Input voltage range |
100～264V交流/135~373V直流47～63Hz 100～264VAC /135~373V DC 47～63Hz |
||||
| 功率因数 Power factor |
PF>0.96/230VAC(满载时)When fully loaded | ||||
| 交流输入电流 AC input current |
12A/110VAC,5.5A/230VAC(满载时)When fully loaded | ||||
| 冲击电流 Impact current |
冷启动电流 Cold start current |
45A/230VAC | |||
| 过载保护 Overload protection |
额定输出电流的95%~108%启动过电流限制，异常条件移除后可自动恢复 Overcurrent limiting starts at 95%~108%of the rated output curent and automatically recovers after the abnormal condition is removed |
||||
| 过压保护 Overvoltage protection |
额定输出电压的115%~135%启动过压保护，保护方式：打隔模式，异常条件移除后可自动恢复正常输出 Yervpltadrotoctioaiustuiatb7sdudooaann8tagbnm%1a%notntioedode: |
||||
| 短路保护 Short circuit protection |
保护方式：打隔模式，异常条件移除后可自动恢复正常输出 Protection mode:Isolation mode,normal output can be automatically restored after abnormal conditions are removed |
||||
| 过温保护 Overtemperature protection |
100℃+10℃(JK1在变压器旁边/MOS管表面检测)保护方式：关闭输出电压，温度下降后可自动恢复正常输出 100℃+10℃(JK1 is tested next to the transformer/on the surface of the MOS tube)Protection mode: shut down the output voltage,and the output will automatically resume normal operation after the temperature drops. |
||||
| 启动、上升、保持时间 Setup,rise,hold up time |
500ms,30ms 20ms/230VAC (满载时)When fully loaded | ||||
| 耐压性 Withstand voltage |
输入输出间(I/P~O/P):1.5KVAC输入与地(I/P~FG):1.5KVAC输出与地(O/P~FG):0.5KVAC Input and output(I/P~O/P):3KVAC Input and ground(V/P~FG):3KVAC Output and ground(O/P~FG):0.5KVAC |
||||
| 绝缘电阻 Insulation resistance |
输入输出间(I/P~O/P),输入与地(I/P~FG),输出与地(O/P~FG):100M Ohms/500VDC/25℃/70%RH Between input and output(IP~O/P),input and ground(IP~FG),output and ground(O/P~FG):100M Ohms/500VDC/25°℃/70%RH |
||||
| 工作温度/湿度 Operating temperature/humidity |
– 30℃~+70℃ 20%~90%RH,无冷凝non – condensing | ||||
| 尺寸 Dimension |
265×120×56mm | ||||
| 重量 Weight |
2.1kg | ||||
| 包装 Packing |
9pcs/19.8kg/0.026m³ | ||||
