- 说明

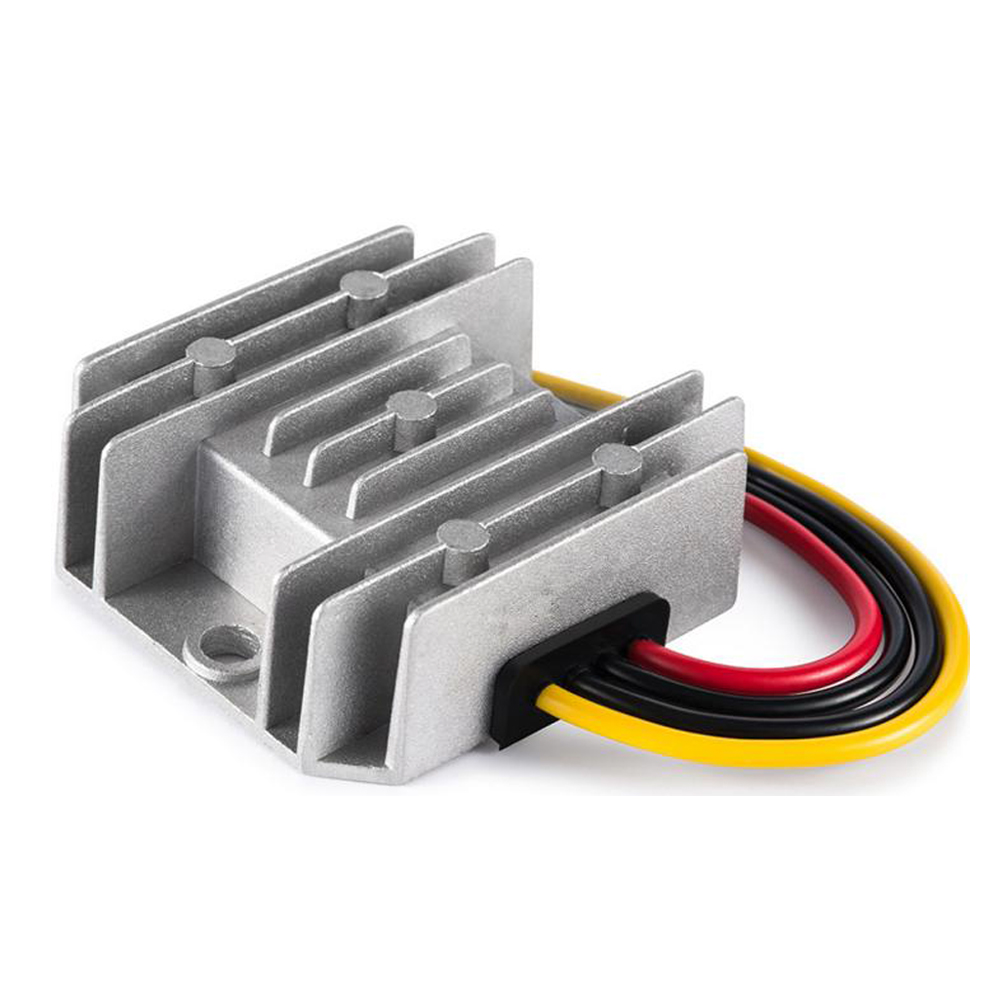

| Specification Model | WH-B122403 |
| 额定输出功率 Rated output power |
72W |
| 额定输入电压 Rated input voltage |
12VDC |
| 额定输出电压 Rated output voltage |
24VDC |
| 电 压 Voltage range |
9V-16VDC |
| 启动电压 Starting voltage |
10VDC 100%负载Load |
| 空载功耗 No-load power consumption |
<0.1W |
| 效率 Efficiency |
93% |
| 电压 Voltage |
24VDC |
| 电流 Current |
3A |
| 电压调整率 Voltage tolerance |
1.5% |
| 负载调整率 Load regulation |
2% |
| 纹波电压 Wave(mvp-p) |
250mv外接22UF电容ESR<0 . 1Ω 100KHZ 250mv External 22UF capacitor ESR<0.1Ω 100KHZ |
| 过流保护 Over current protection |
在 额 定 输 出 的 情 况 下 ， 大 于 额 定 电 流 1 2 0 % , 过 电 流 保 护 将 起 作 用 ， 过 电 流 消 失 后 ， 它 将 自 动 恢 复 。 In the case of rated output,if the current exceeds 120%of the rated current,the overcurrent protection will act , and it will automatically recover after the overcurrent disappears. |
| 输出短路保护 Short circuit protection |
输入需加15A保险丝 Input requires adding a 15A fuse |
| 输入一输出 Input—output |
非隔离Non-isolated |
| 防水 Waterproof |
全密封防水Fully sealed and waterproof |
| 尺寸 Dimension |
66×58×23mm |
| 重量 N.W. |
110g |
| 冷却方式 Cooling method |
自然冷却Natural Method |
| 额定值温升 Rated temperature rise |
45℃ |
| 可靠性 Reliability |
>100000h |
| 接线说明 Wire indicator |
输入正极(红色),输入/输出负极(黑色),输出正极(黄色)长度=160mm±10mm Input positive (red),input/output negative(black),output positive(yellow)length=160mm±10mm |
