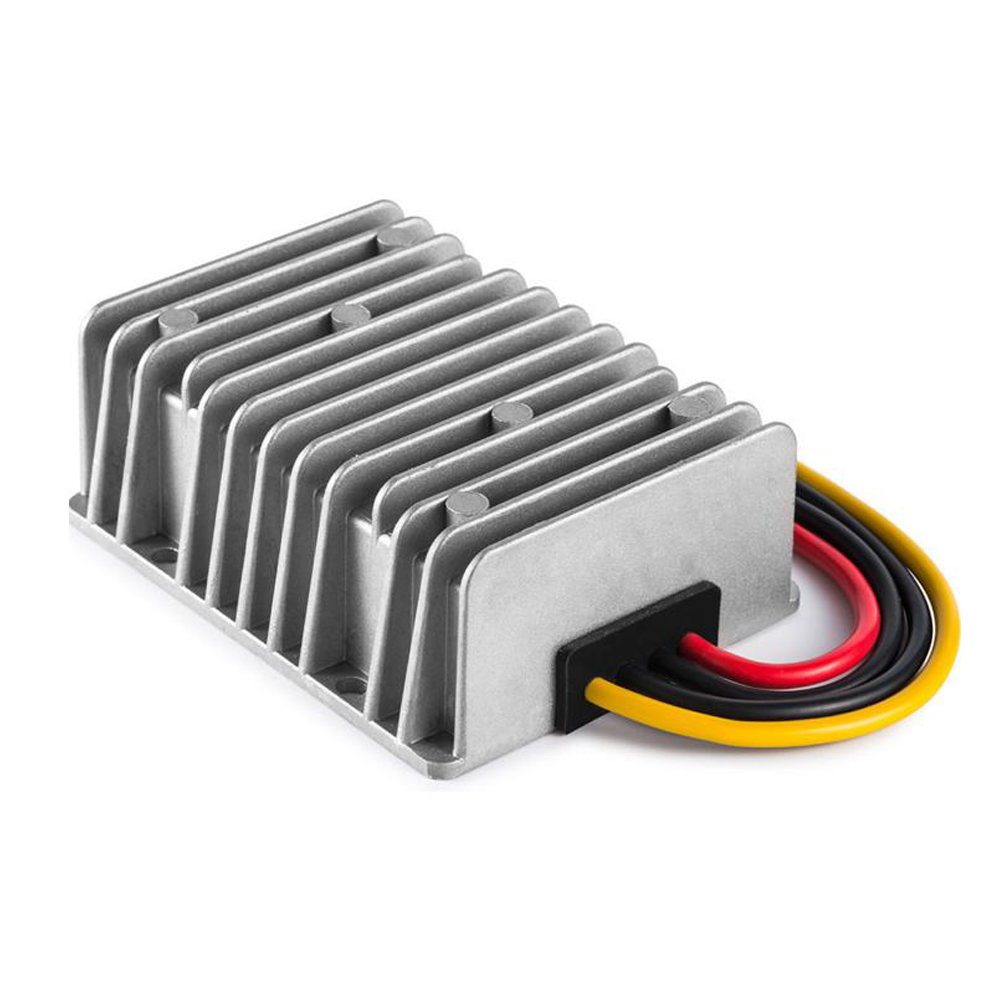

12V-24V 480WDC-DC转换器
WH-122420系列是一款工业级大功率DC-DC升压转换器，能够将12VDC输入高效转换为24VDC/20A稳定输出（480W功率）。
该产品具有10-16V宽电压输入范围，冷启动电压低至10VDC（100%负载），空载功耗小于0.15W，转换效率高达93%。
模块内置120%过流保护功能（过流消失后自动恢复），采用全密封防水结构（100×80×38mm/500g）和自然冷却系统，可在45℃温升条件下长期稳定工作，平均无故障时间超过10万小时。
产品具有优异的电气性能，电压调整率1.5%，负载调整率3%，输出纹波仅400mV（需外接220μF电容）。
标配红/黑/黄三色标识的160mm±10mm引线，特别适合重载工程车辆、工业自动化生产线、大功率通讯设备等高功率应用场景，为严苛工业环境下的电力转换需求提供了高效可靠的解决方案。
- 说明
| Model Specification |
WH-B122420 |
| 额定输出功率 Rated output power |
480W |
| 额定输入电压 Rated input voltage |
12VDC |
| 额定输出电压 Rated output voltage |
24VDC |
| 电压 Voltage range |
10V-16VDC |
| 启动电压 Starting voltage |
10VDC 100%负载Load |
| 空载功耗 No-load power consumption |
<0.15W |
| 效率 Efficiency |
93% |
| 电压 Voltage |
24VDC |
| 电流 Current |
20A |
| 电压调整率 Voltage tolerance |
1.5% |
| 负载调整率 Load regulation |
3% |
| 纹波电压 Wave(mvp-p) |
400mv外接22UF电容ESR<0. 1Ω_ 100KHZ 400mv External 22UF capacitor ESR<0.1Ω 100KHZ |
| 过流保护 Over current protection |
在额定输出的情况下，大于额定电流120%,过电流保护将起作用，过电流消失后，它将自动恢复。 In the case of rated output,if the current exceeds 120%of the rated current,the overcurrent protection will act, and it will automatically recover after the overcurrent disappears. |
| 输入一输出 Input—output |
非隔离Non-isolated |
| 防水 Waterproof |
全密封防水Fully sealed and waterproof |
| 尺寸 Dimension |
100×80×38mm |
| 重量 N.W. |
500g |
| 冷却方式 Cooling method |
自然冷却Natural Method |
| 额定值温升 Rated temperature rise |
45℃ |
| 可靠性 Reliability |
>100000h |
| 接线说明 | 输入正(红色),输入负(黑色),输出负(黑色),输出正(黄色)引线长度=160mm±10mm |
| Wire indicator | input positive (red),input negative(black),output negative(black),output positive(yellow),lead length=160mm±10mm |
