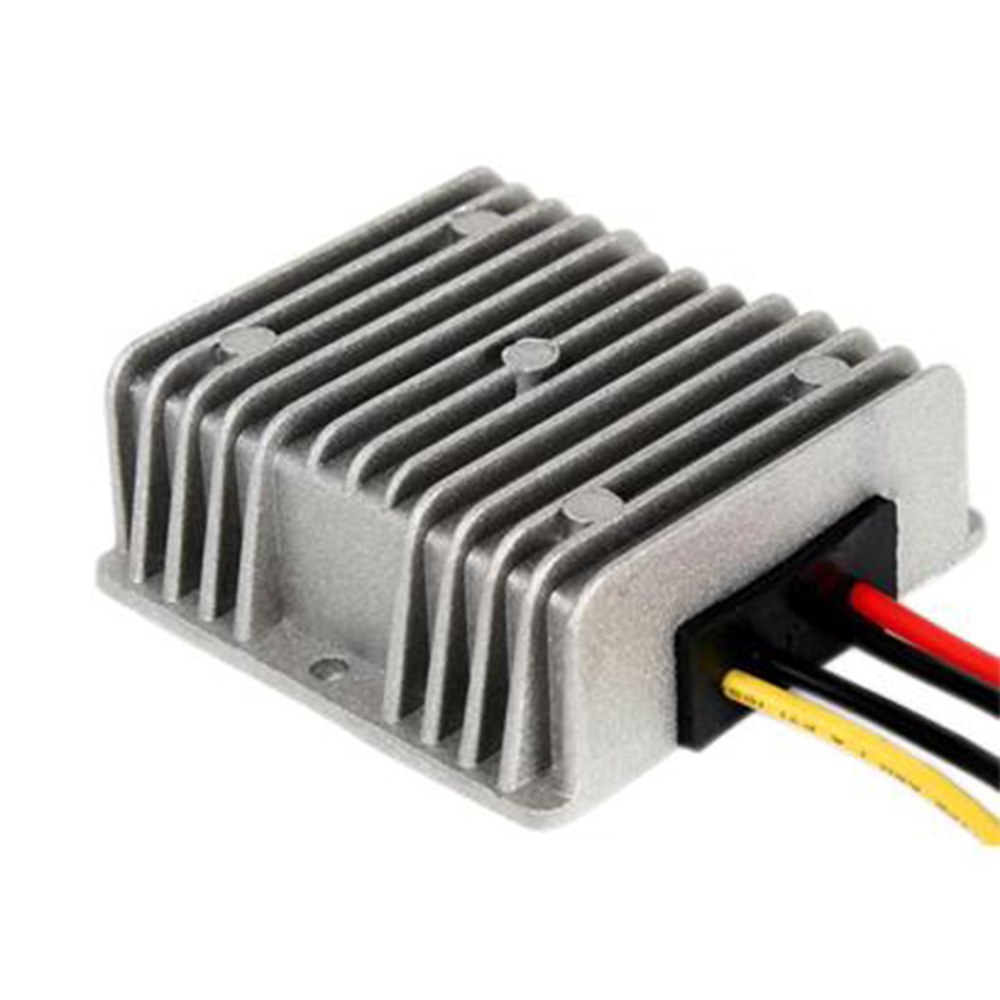

12V-24V 360WDC-DC转换器
WH-122415系列是一款大功率非隔离型DC-DC升压转换器，可将12VDC输入高效转换为24VDC/15A输出（360W功率）。
该产品支持10-16V宽电压输入范围，冷启动电压低至10VDC（100%负载），空载功耗小于0.15W，转换效率达93%。内置120%过流保护功能（过流消失后自动恢复），全密封防水设计（74×74×32mm/270g）配合自然冷却系统，可在45℃温升下稳定运行，MTBF超过10万小时。
产品具有优异的电气性能，电压调整率1.5%，负载调整率3%，输出纹波仅300mV（需外接220μF电容）。
标配红/黑/黄三色160mm±10mm引线，特别适合重载工程机械、工业自动化设备等高功率应用场景，为严苛环境提供可靠的电力转换解决方案。
- 说明
| Specification Model | WH-B122415 |
| 额定输出功率 Rated output power |
360W |
| 额定输入电压 Rated input voltage |
12VDC |
| 额定输出电压 Rated output voltage |
24VDC |
| 电压 Voltage range |
10V-16VDC |
| 启动电压 Starting voltage |
10VDC 100%负载Load |
| 空载功耗 No-load power consumption |
<0.15W |
| 效率 Efficiency |
93% |
| 电压 Voltage |
24VDC |
| 电流 Current |
10A |
| 电压调整率 Voltage tolerance |
1.5% |
| 负载调整率 Load regulation |
3% |
| 纹波电压 Wave(mvp-p) |
300mv外接22UF电容ESR<0 . 1Ω _ 100KHZ 300mv External 22UF capacitor ESR<0.1Ω 100KHZ |
| 过流保护 Over current protection |
在额定输出的情况下，大于额定电流120%,过电流保护将起作用，过电流消失后，它将自动恢复。 In the case of rated output,if the current exceeds 120%of the rated current,the overcurrent protection will act, and it will automatically recover after the overcurrent disappears. |
| 输入一输出 Input—output |
非隔离Non-isolated |
| 防水 Waterproof |
全密封防水Fully sealed and waterproof |
| 尺寸 Dimension |
74×74×32mm |
| 重量 N.W. |
270g |
| 冷却方式 Cooling method |
自然冷却Natural Method |
| 额定值温升 Rated temperature rise |
45℃ |
| 可靠性 Reliability |
>100000h |
| 接线说明 Wire indicator |
输入正(红色),输入负(黑色),输出负(黑色),输出正(黄色)引线长度=160mm±10mm Input positive (red),input negative(black),output negative(black),output positive (yellow)lead length=160mm±10mm |
