12V-24V 240WDC-DC转换器

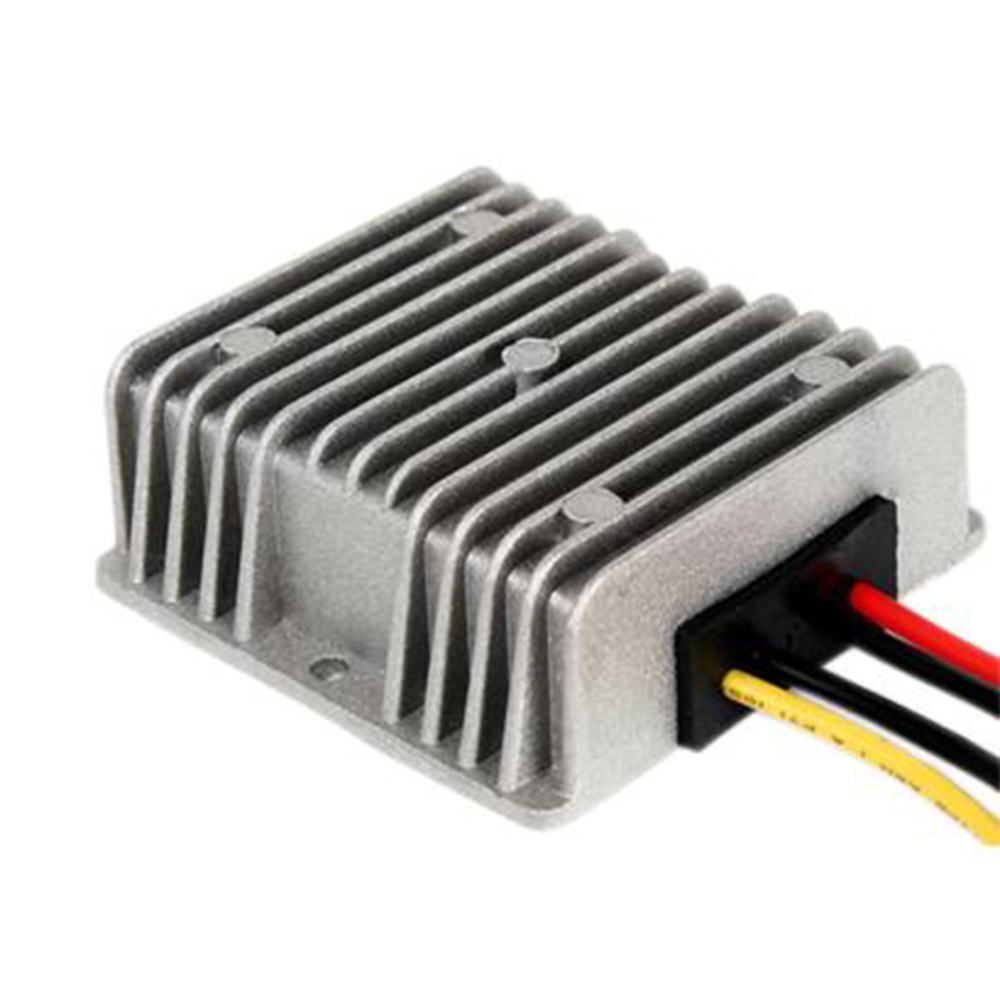

WH-122410系列是一款高性能非隔离型DC-DC升压转换器，采用先进的开关电源技术，可将12VDC输入高效转换为24VDC/10A输出，最大输出功率达240W。
该产品具有10-16V宽电压输入范围，冷启动电压低至10VDC（100%负载），空载功耗小于0.15W，转换效率高达94%。
模块内置120%过流保护和短路保护功能（需外接25A保险丝），采用全密封防水设计（74×74×32mm/300g），支持自然冷却，可在45℃温升条件下长期稳定工作，平均无故障时间超过10万小时。
产品具有优异的电气性能，电压调整率1.5%，负载调整率3%，输出纹波仅300mV（需外接220μF电容）。
标配黄/黑/红三色标识的160mm±10mm引线，接线简单方便，特别适用于工程车辆、工业自动化设备、大功率LED照明等需要高效稳定电源转换的场合。
该系列转换器以高可靠性、高转换效率和紧凑的结构设计，为严苛工业环境下的电力转换需求提供了理想的解决方案。
- 说明
| Specification | Model | WH-B122410 |
| 额定输出功率 Rated output power |
240W | |
| 额定输入电压 Rated input voltage |
12VDC | |
| 额定输出电压 Rated output voltage |
24VDC | |
| 电压 Voltage range |
10V-16VDC | |
| 启动电压 Starting voltage |
10VDC 100%负载Load | |
| 空载功耗 No-load power consumption |
<0.15W | |
| 效率 Efficiency |
94% | |
| 电压 Voltage |
24VDC | |
| 电流 Current |
10A | |
| 电压调整率 Voltage tolerance |
1.5% | |
| 负载调整率 Load regulation |
3% | |
| 纹波电压 Wave(mvp-p) |
300mv外接22UF电容ESR<0 . 1Ω _ 100KHZ 300mv External 22UF capacitor ESR<0.1Ω 100KHZ |
|
| 过流保护 Over current protection |
在额定输出的情况下，大于额定电流120%,过电流保护将起作用，过电流消失后，它将自动恢复。 In the case of rated output,if the current exceeds 120%of the rated current,the overcurrent protection will act and it will automatically recover after the overcurrent disappears. |
|
| 输出短路保护 Short circuit protection |
输入需加25A保险丝 Input requires adding a25A fuse |
|
| 输入一输出 Input—output |
非隔离Non-isolated | |
| 防水 Waterproof |
全密封防水Fully sealed and waterproof | |
| 尺寸 Dimension |
74×74×32mm | |
| 重量 N.W. |
300g | |
| 冷却方式 Cooling method |
自然冷却Natural Method | |
| 额定值温升 Rated temperature rise |
45℃ | |
| 可靠性 Reliability |
>100000h | |
| 接线说明 Wire indicator |
输入正(黄色),输入负(黑色),输出正(红色),输出负(黑色)引线长度=160mm±10mm Input positive(yellow),input negative(black),output positive(red),output negative(black),lead length=160mm±10mm |
|
