设计DC-DC转换器这看起来可能是一项艰巨的任务，但只要采取正确的方法并了解基本原理，它就会成为一项可控的、有益的努力。本指南旨在指导您完成设计DC-DC转换器所涉及的基本步骤和注意事项，以确保您在最终产品中实现效率和可靠性。无论你是工程师、业余爱好者，还是对DC-DC转换器感兴趣的买家，本指南都有一些对你有价值的东西。
了解DC-DC转换器的基础知识

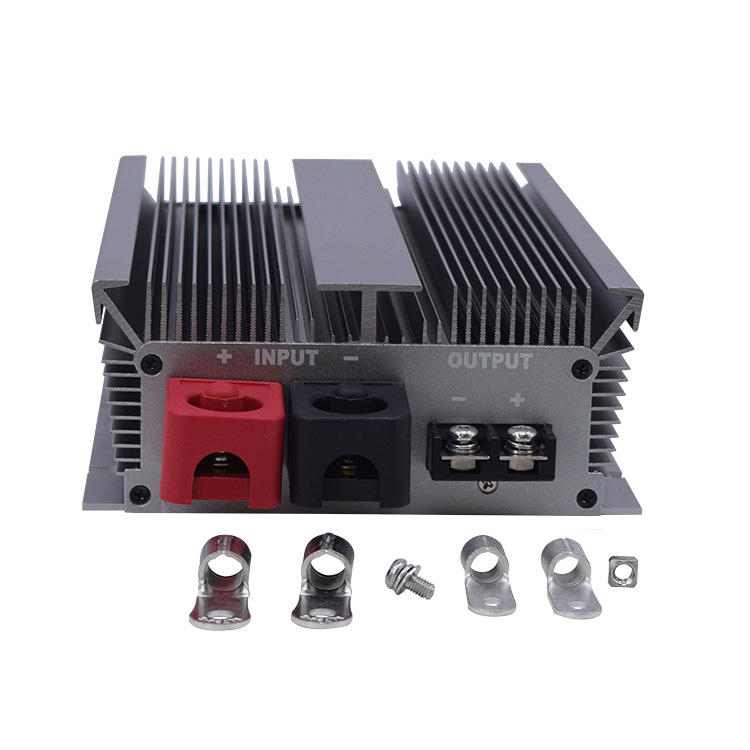

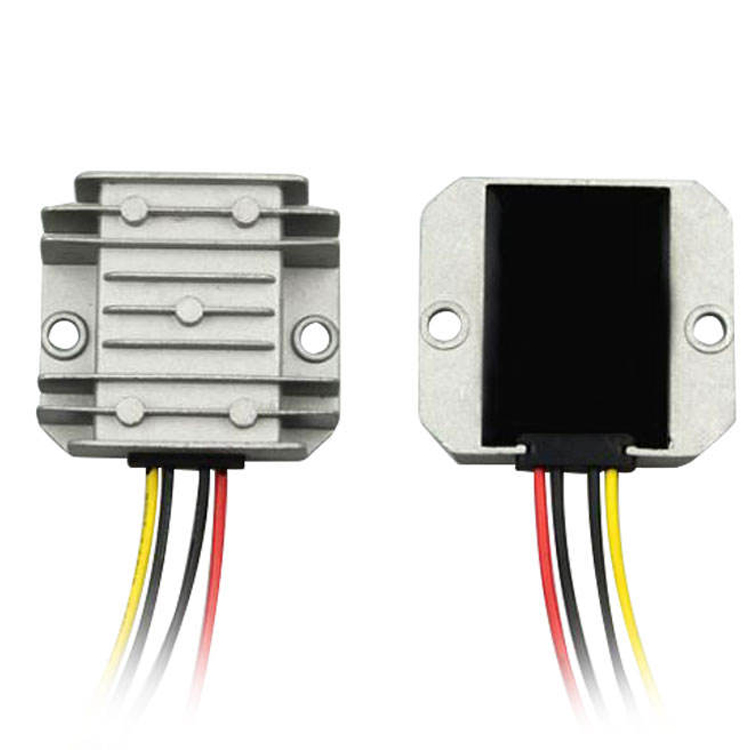

DC-DC转换器是将一级直流电压转换为另一级直流电压的电子设备。它们在不同元件需要不同电压电平的应用中至关重要。例如，在一个典型的电子设备中，微控制器可能需要3.3V，而传感器和电机可能需要5V或12V。
DC-DC转换器的类型
降压转换器：降低输入电压。
升压转换器：提高输入电压。
降压-升压转换器：可以升压或降压输入电压。
CUK转换器：提供负输出电压。
SEPIC转化器：可以升压或降压输入电压，提供正输出。
每种类型都有其独特的优势和应用，根据您的特定需求选择合适的类型。
DC-DC转换器设计分步指南
步骤1：定义您的需求
在深入设计之前，请明确定义DC-DC转换器的要求。需要考虑的关键参数包括：
输入电压范围：转换器可以接受的电压范围。
输出电压：所需的输出电压。
输出电流：负载所需的最大电流。
效率：所需的能效水平，以最大限度地减少能量损失。
负荷调节：即使负载变化，转换器仍能保持稳定输出的能力。
瞬变响应：转换器对负载或输入电压变化的响应速度。
步骤2：选择拓扑
根据您的要求选择适当的拓扑。例如，如果您需要降低电压，降压转换器是合适的。如果您需要增加电压，升压转换器是理想的选择。对于同时需要两者的应用，可以考虑降压-升压或SEPIC转换器。
步骤3：计算组件值
选择拓扑后，您需要计算关键组件的值，例如电感、电容器和电阻。
电感选择
电感的大小影响纹波电流和转换器的整体性能。对降压转换器使用以下公式：
[ L = frac{(V_{in} – V_{out}) times D}{f_s times Delta I_{L}} ]
在哪里：
(v_{in})=输入电压
(v_{out})=输出电压
(d)=占空比
(降压转换器的(V_{OUT}/V_{IN}))
(F_S)=开关频率
(Delta I_{L})=电感纹波电流
电容器选型
电容器有助于平滑输出电压并将纹波降至最低。输出电容器的值可以估计为：
[ C_{out} = frac{Delta I_{L}}{8 times f_s times Delta V_{out}} ]
在哪里：
(Delta V_{OUT})=允许的输出电压纹波
步骤4：设计控制环路
稳定高效的控制回路对DC-DC转换器的性能至关重要。通常，脉宽调制(PWM)控制器用于调节占空比，确保输出电压在输入电压或负载发生变化时保持恒定。
第5步：模拟设计
在构建物理转换器之前，明智的做法是使用SPICE、LTspice或MATLAB等软件工具来模拟您的设计。模拟有助于识别潜在问题，并允许优化组件值和控制策略。

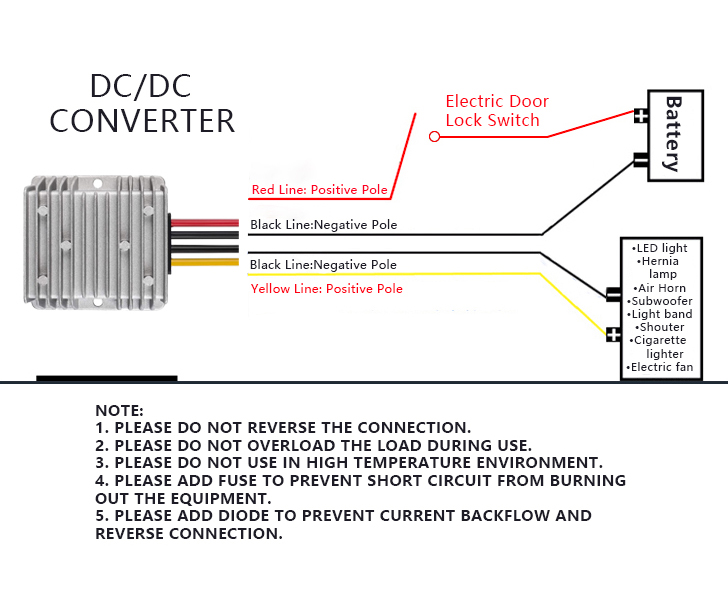

步骤6：构建和测试原型
一旦您对自己的设计充满信心，就构建一个原型。使用印刷电路板(PCB)可获得最佳结果，因为它为测试提供了可靠的平台。在测试过程中，测量输出电压、效率和热性能等关键参数。
第7步：优化并最终确定设计
根据您的测试结果，EMI/EMC合规性
DC-DC转换器设计中的电磁干扰和电磁兼容性(EMC)(Nofollowhttps://www.tandfonline.com/doi/abs/10.1080/02564602.2003.11417100)are关键考虑因素。确保您的设计符合相关标准，以防止干扰其他电子设备。
可靠性和安全性
集成过压保护(OVP)、过流保护(OCP)和短路保护(SCP)等功能，以增强DC-DC转换器的安全性和可靠性。
结论
设计DC-DC转换器这需要透彻地理解电子原理，仔细规划，细致测试。通过遵循本指南中概述的步骤，您将能够很好地创建适合您特定需求的高性能、可靠的DC-DC转换器。记住，成功的关键在于不断地学习和迭代你的设计。
有关更深入的教程和行业见解，请继续关注我们的博客。请给我https://www.weho.cn/。来我们的官方网站给我们留言吧。
常见问题解答
1.问：DC-DC转换器在电动汽车中的用途是什么？
主DC-DC转换器将车载200-800V高压电池的直流电源转换为较低的直流电压(48V或12V)，为电动汽车(EV)和混合动力汽车(HEV)中的前大灯、内饰灯、雨刮器和车窗电机、风扇、泵和许多其他系统提供动力。
2.问：DC-DC转换器的作用是什么？
DC-DC转换器是一种临时存储电能的设备，用于将直流(DC)从一个电压电平转换到另一个电压电平。在汽车应用中，它们是整车不同电压等级系统之间必不可少的中介。
- 问：DC-DC转换器对电动汽车充电系统有帮助吗？
在电动汽车中，许多车载设备（电机除外）的工作电压远低于电动汽车的电源电压。因此，需要DC/DC转换器将锂离子电池输出的高压直流电力转换为低压直流电力。
