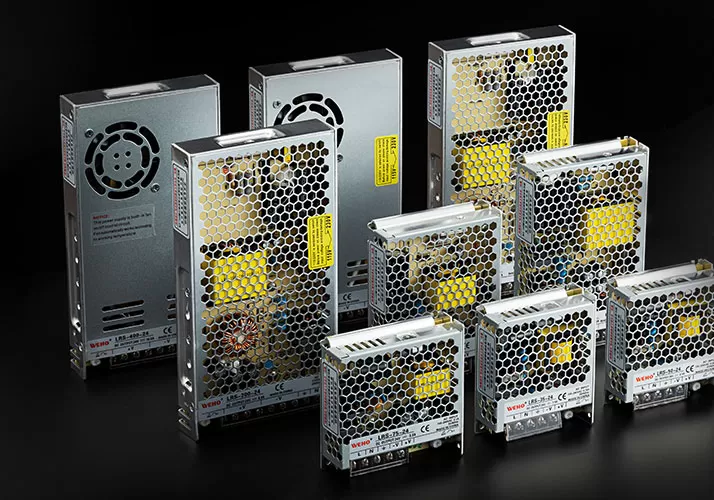

这一次，我们将重点介绍机箱开关电源。

底盘电源的应用领域非常广泛，不同的应用环境也会对产品产生特殊的影响。

因此，在使用中会出现一些问题，如启动输出异常、输出纹波噪声大、隔离耐压问题或咆哮问题等。

对于这些可能出现的电源应用问题，如何排除和解决相应的故障。本文将主要分析机箱开关电源几种常见的电源启动故障。

vt.(1)&nbsp；

产品通电时无输出

vt.(1)&nbsp；

在日常使用中，由于应用环境复杂、元器件损坏等原因，可能会导致电源上电后无输出，使后级电路无法正常工作。

那么通常是什么原因造成的呢？

●输入端有雷击、浪涌或电压尖峰

故障排除计划：可以检查产品的输入前端熔断器、整流桥、插件电阻等元件是否损坏，并使用差动测试分析上电波形。

建议在符合技术手册EMS条件的环境中使用。如果需要在更恶劣的环境中使用，则应在产品的前端添加EMC滤波和防浪涌装置。

vt.(1)&nbsp；

●输入电压远远超过产品的最大规格值

故障排除计划：检查产品输入端的熔断器、插入式电阻、大电容等器件是否完好，并测试输入电压波形进行判断。

建议调整输入电压，使用电压合适的电源作为输入，或更换为具有更高输入的产品。

vt.(1)&nbsp；

●产品上有水滴或锡渣等杂物附着，导致内部短路

故障排除计划：检查环境湿度是否在规范范围内，然后拆卸产品，检查贴片表面是否有杂物，底面是否清洁。

建议确保测试(使用)环境清洁，温度、湿度在规范范围内，如有必要，应使用保形涂料对产品进行喷漆。

vt.(1)&nbsp；

●输入线路断开或连接线路端口接触不好

故障排除计划：从产品底部的输入端测试输入电压是否正常。

建议更换完好的电缆，电缆端口紧扣，避免接触不良。

vt.(1)&nbsp；

长时间启动延迟

vt.(1)&nbsp；

在产品应用中，正常连接有启动延迟。

主要原因可能是：

●低母线电压导致启动电流低，产品内部充电慢

故障排除计划：使用万用表检测输入母线电压，确认输入电压是否在产品额定范围内，并与产品标签上标注的输入电压范围进行比较，检查是否在规格范围内。

如果超出规格，建议使用我们的产品，输入电压范围更宽。

vt.(1)&nbsp；

开始时没有输出/输出异常(打嗝/跳跃)

vt.(1)&nbsp；

一切准备就绪，但在正式启动时发现没有输出或打嗝和跳跃。它可能是由外部环境干扰或外部组件损坏引起的。

主要原因有以下几点：

●输出负载

输出负载过大或短路/电容负载超过规定值，导致启动时过电流。

故障排除计划：断开负载空载试验，确认输出是否正常，确认电源后端是否有电容负载超标，检查电源后端是否接有启动瞬间需要高功率的负载(如电机)。

建议降低负荷，在技术手册规定的负荷范围内使用，或更换功率较大的产品，推荐电容负荷能力较强的产品；

建议客户改变后端负载的驱动方式，不要使用电源产品的直接驱动。

启动时的●大外部干扰

当电源产品和大功率设备在同一系统中时，大功率设备在启动时可能会拉低电源线的电压，影响电源启动。

同时，工作过程可能会继续干扰供电线路，从而影响供电。

故障排除计划：断开大型设备并单独测试电源模块。

建议将供电产品尽量与大型设备的供电网隔离，避免同时启动。

●环境温度太低了

电解电容器的电容会变小，ESR会太大，导致启动效果不佳。

故障排除计划：确认环境温度在产品的工作温度范围内，并确认在低温条件下电源负载适当降低。

建议在低温情况下根据降额曲线进行降额，建议选择输出功率更高的电源产品来满足低温需求。

●电视管材规格

输出外保护CVS管规格（远）小于产品输出电压，输出外保护CVS管接地连接，电容损坏。

故障排除计划： 取下CVS后，测试电源产品的输出电压。CVS规格选择一般为输出电压的1.2倍，无特殊要求一般可以省略。

电源模块故障问题有很多种。本文简要解释了上述常见的底盘电源启动失败问题。更多问题欢迎邮寄给我们
